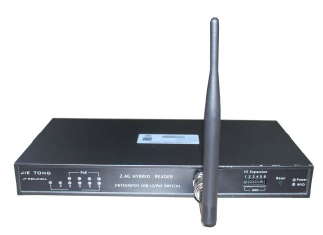

2.4GHZ RFID機柜式智能終端 JT-R20J030A
應用領域
產品特點
|
高接收靈敏度，遠接收距離，多外設輸入輸出應用接口的智能管理終端設備 |
|
有效識別范圍內電子標簽以最高120Km/h的速度運行時 |
|
通過內部交換機網口讀多卡時的讀卡速度為：150張/秒 |
|
工業級1000M交換機可用于室外高溫惡劣工作環境下工作 |
|
高數據平行吞吐量 |
|
支持Loop Detection和MDX自動極性翻轉 |
捷通科技研發的JT-R20J030A是一款高接收靈敏度，遠接收距離，多外設輸入輸出應用接口的2.4G RFID智能管理終端設備。它不僅集成設計了2.4G RFID讀寫器功能, 而且集成設計了一個帶6個LAN口的1000M以太網交換機功能，以此同時，6個LAN口中的4個LAN口集成設計了符合PoE國際標準IEEE802.3at的PoE供電功能。
2.4G RFID讀寫器功能特色：
l 高接收靈敏度：-95dBm Max.
l 遠接收距離：200米以上 (測試條件：1. 空曠無障礙場地；2. 發射端為915M+2.4G定位基站；3. 外接6dBi全向天線)。
l 讀卡速度快：通過內部交換機網口讀多卡時的讀卡速度為：150張/秒。
1000M以太網交換機功能特色：
l 高數據平行吞吐量：單口最高可達900Mbps; 雙口同時工作最高可達1500Mbps.
l 10M/100M/1000M工作模式自動切換。
l 支持Loop Detection和MDX自動極性翻轉.
l Boardcast/Multcast/Unkown DA Storm數據保護。
PoE功能特色：
l 完全支持IEEE802.3at標準及PSE和PD之間的檢測協議驗證過程，屬于標準PoE供電設備。
l 工業級1000M交換機可用于室外高溫惡劣工作環境下工作。
產品接口介紹（1）
后面板接口
DC48V:
電源輸入接口。標配電源適配器為DC48V/1A (符合CE, GS, UL, CCC安規標準) RS485-1 ~ RS485-3接口:
用RS232-DB9標準連接器來實現RS485的通信接口，其接口腳定義如下圖所示。
|
RS232-DB9連接器針腳序號 |
RS485接口實際信號定義 |
|
1 |
A+ |
|
2 |
B- |
|
3 |
NC |
|
4 |
NC |
|
5 |
GND |
|
6 |
NC |
|
7 |
NC |
|
8 |
NC |
|
9 |
+12V |
RS232接口:
RS232標準接口定義如下圖所示。
|
RS232-DB9連接器針腳序號 |
RS232接口信號定義 |
|
1 |
NC |
|
2 |
TXD |
|
3 |
RXD |
|
4 |
NC |
|
5 |
GND |
|
6 |
NC |
|
7 |
NC |
|
8 |
NC |
|
9 |
+12V |
LAN1-LAN6網口：
6個標準1000M網口，其中LAN3-LAN6支持IEEE802.3at PoE供電。
產品接口介紹（2）

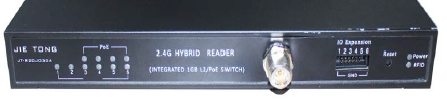

前面板接口
網口/PoE工作指示燈:
6個網口指示燈分別對應后面板的6個1000M網口的工作狀態指示，其中4個PoE電源工作指示燈分別對應后面板的4個PoE網口的PoE電源工作狀態指示。
RFID天線接口：
l 一個標準N頭天線接口，可選接2.4G全向膠棒天線或向外延伸一條N頭CAT-5類射頻同軸線，去外接定向高增益2.4G天線。
l 當前默認外接一個N頭轉SMA的2.4G 6dBi全向膠棒天線。IO Expansion擴展口：
用戶自定義GPIO擴展口6個，捷通科技可根據客戶需要，自由定義輸入輸出用途。
Reset復位鍵：
按此RESET復位按鍵至少2秒以上，整機進入硬件復位狀態, 系統進入重新上電復位工作狀態。
Power電源指示燈：
當智能終端插入DC48V/1A的電源適配器后，該電源指示燈點亮。當電源適配器從DC48V電源接口拔出后，該電源指示燈熄滅。
RFID讀卡燈：
只要2.4G RFID讀寫器開始讀卡操作，該RFID讀卡指示燈就開始以2次/秒頻率閃動
產品性能技術規格（1）
2.4G RFID讀寫器性能技術參數
|
工作頻段 |
2.4G ISM (2402~2483MHz) |
|
|
工作模式 |
收發一體 |
|
|
通信速率 |
默認1Mbps.1Mbps/2Mbps可選 |
|
|
發射功率 |
4dBm Max.（可通過上位機Demo軟件調整發射功率大小) |
|
|
調制方式 |
GFSK |
|
|
頻偏 |
±170KHz @ 1Mbps Data Rate |
|
|
發射功率精度 |
±4dB |
|
|
鄰道抑制比 |
1st Channel |
-25dBc @1Mbps Data Rate |
|
2nd Channel |
-50dBc @1Mbps Data Rate |
|
|
接收靈敏度 |
-96dBm (1Mbps Data Rate, 捷通標簽數據包協議長度10-bytes,BER ?1E-04) |
|
|
接收載噪比選擇性 |
9dB (1Mbps Data Rate, Co-Channel Interference) |
|
|
RSSI接收精度 |
±2dB |
|
|
RSSI有效接收范圍 |
-90 ~ -20dBm |
|
|
RSSI解析度 |
±1dB |
|
|
天線參數 |
50ohm標準射頻N頭（Female),可接一路各種不同增益大小和波束寬度的定向天線類型，也可接各種不同增益大小的全向天線類型 |
|
|
移動識別速度 |
200km/h |
|
|
防沖突讀卡 |
?200張（在Co-Channel模式下，通過RS232,RS485,Ethernet讀卡；測試場所：空 曠無障礙地帶） |
|
|
通信讀卡接口 |
RS232/RS485/Ethernet（串口支持Modbus通信協議） |
|
|
供電接口 |
DC48V/1A; 標準POE供電PSE設備（符合IEEE802.3af/at） |
|
|
整機最大功耗 |
24W（RS232或RS485或Ethernet讀卡 + 4個POE-LAN口和2個LAN口都外接設備） |
|
|
2.4G RFID標簽數據協議 |
默認為捷通2.4G私有協議，可根據用戶要求定制用戶專用標簽數據協議 |
|
|
安全加密方式 |
支持AES-128b/192b/256b |
|
|
RFID射頻通信標準 |
滿足ISO18000-4-2015 |
|
|
有效接收2.4G標簽的讀卡距離 |
至少150米以上（測試條件：1. 外接6dBi全向膠棒天線；2. 標簽采用捷通科技的 JT-T20A022A標準卡式有源標簽；3. 測試環境為空曠無障礙物場地） |
|
產品性能技術規格（2）
1000M以太網交換機性能技術參數
|
以太網交換機類型(Ethernet Switch Type) |
標準1000M非網管以太網L2 Switch |
|
交換機網口數量 (Switch Port Quantity) |
6 Ports |
|
以太網通信容量(Ethernet Communication Capacity) |
標準1000Mbps |
|
MAC地址表容量 (MAC Look-up Capacity) |
4KB with 4-way Hash Algorithm |
|
MAC地址表老化時間(MAC Look-up Aging Time) |
200-400 Seconds |
|
MAC過濾（MAC Filtering） |
6 ports with Independent VLAN Learning, Support IEEE802.1Q |
|
數據通信方式（Data Communication Mode） |
Full Duplex for 1000M Mode; Optional Backpressure Half Duplex for 10/100M mode |
|
支持最大數據包轉發長度（Supported Maximum Ethernet Forwarding Packet Length） |
Support 9216B Jumbo Packet Length Forwarding at Wire Speed |
|
數據轉發安全過濾能力（Data Packet Forwarding Security Filtering Capacity） |
對Broadcast/Multicast/Unkown DA Storm有保護過濾作用 |
|
端口之間的數據單向吞吐量（One-Directional Port- Port Data Thoughput） |
最高可達950Mbps(可查閱附頁有關吞吐量測試曲線圖) |
|
單口上行與雙口下行數據雙向吞吐量 |
最高可達1500Mbps(可查閱附頁有關吞吐量測試曲線圖） |

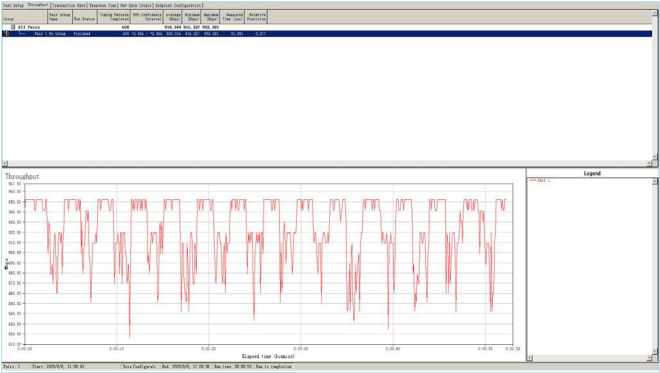

數據吞吐量測試曲線圖1： 單向流量測試
產品性能技術規格（3）

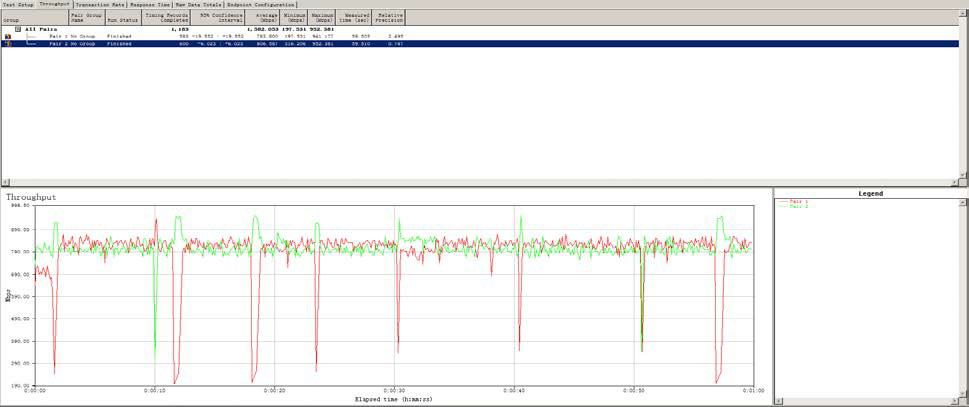

| 數據吞吐量測試曲線圖2： 雙向流量測試 |
PoE/PSE性能技術參數
|
PoE設備類型 |
符合IEEE802.3af/at的標準PSE供電設備 |
|
|
PSE認證檢測過程 |
完全滿足供電過程中的檢測，分類，供電，斷電認證過程 |
|
|
PSE供電能力 |
直流輸入電壓范圍 |
44V-57V（af版本）；50V-57V(at版本） |
|
可提供的最大電功率 |
13W(af版本）；26W（at版本） |
|
POE-PSE供電檢測PD分類表
|
參數比較 |
IEEE802.3af |
IEEE802.3at |
備注 |
|
|
參數值 |
參數值 |
|||
|
PSE供電特性 |
直流電壓范圍 |
44V–57V(48V) |
50V–57V(50V) |
|
|
典型工作電流 |
10-350mA |
10-750mA |
|
|
|
典型輸出功率 |
15.4W |
30W |
|
|
|
超載檢查電流 |
350mA-500mA |
350mA-500mA |
|
|
|
空載工作電流 |
5mA |
5mA |
|
|
|
PD受電特性 |
PD電壓范圍 |
37V-57V |
37V-57V |
|
|
PD電功率分級 |
3.84W-12.95W (4級) |
支持Class4分級（25.5W） |
|
|
|
PD分級類別 |
Class0 |
0-12.95W |
|
|
|
Class1 |
0-3.84W |
|
||
|
Class2 |
3.85W-6.49W |
|
||
|
Class3 |
6.5W-12.95W |
|
||
產品常規技術規格
|
工作溫度 |
-40°~+85° |
|
|
存儲問題 |
-40°~+125° |
|
|
IP防護等級 |
IP54 |
|
|
尺寸 |
300*152*38mm |
|
|
重量 |
1.2kg |
|
|
材質 |
鍍鋅板達克羅噴油 |
|
|
用戶二次開發資源 |
2.4G RFID讀寫器 |
2.4G RFID讀寫器功能提供DEMO and C#, C++, Java供客戶二次開發 |
|
1000M以太網交換機 |
可提供I2C接口函數API給用戶擴展L3網管型帶路由功能的交換機 |
|
|
安規認證標準 |
US FCC 47 CFG ch.1 Part15; ETSI EN302 208- 1(V1.4.1) |
|
2.4G RFID智能終端應用鏈接拓撲結構圖（1）

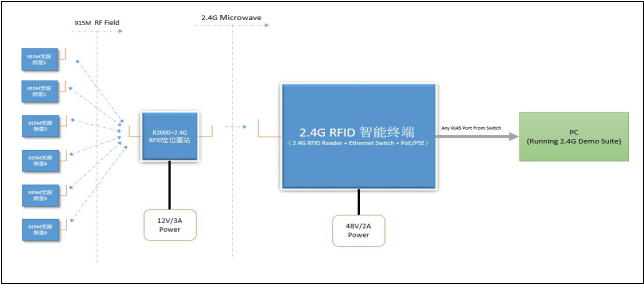

915M RFID系統與智能終端連接結構圖

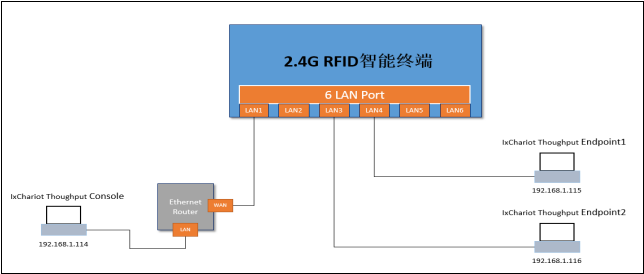

2.4G RFID智能終端交換機網口間數據轉發測試連接結構圖

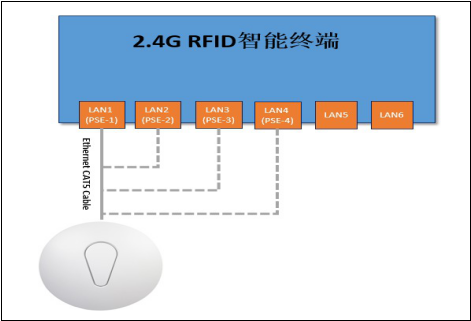

2.4G RFID智能終端POE供電連接示意圖
|
